ZL 96 ซีลเครื่องกล

ซีลเครื่องกล ZL 96 ใช้การออกแบบโครงสร้างที่สมดุลหรือไม่สมดุลเพื่อปรับให้เข้ากับสภาพการทำงานและข้อกำหนดของสื่อที่แตกต่างกัน ในเวลาเดียวกัน อาจติดตั้งกลไกการโหลดสปริงหรือกลไกการโหลดแม่เหล็กเพื่อให้แรงปิดผนึกที่จำเป็น

ส่งคำถาม

รายละเอียดสินค้า

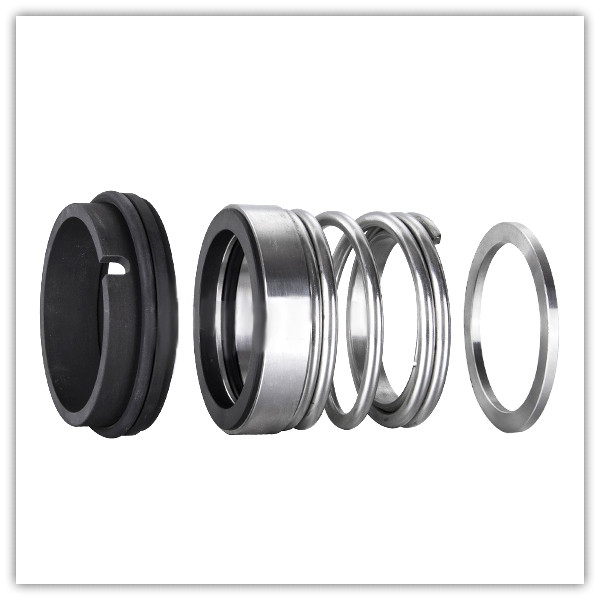

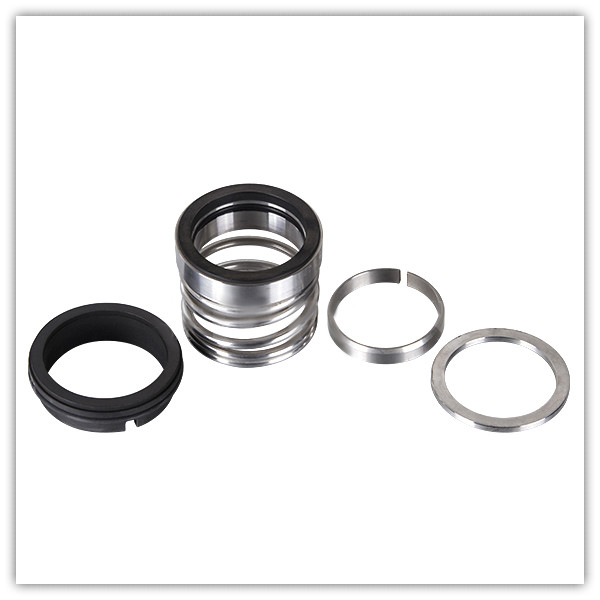

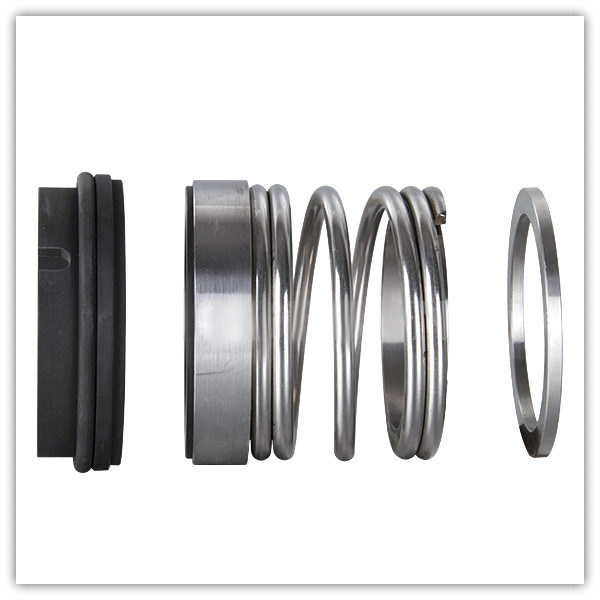

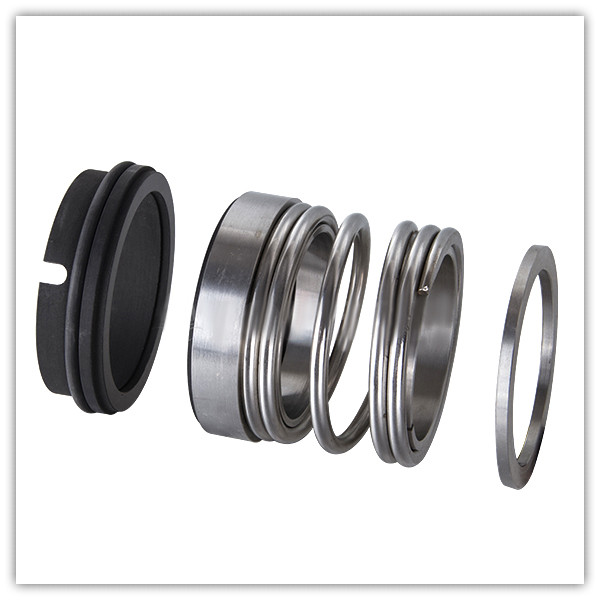

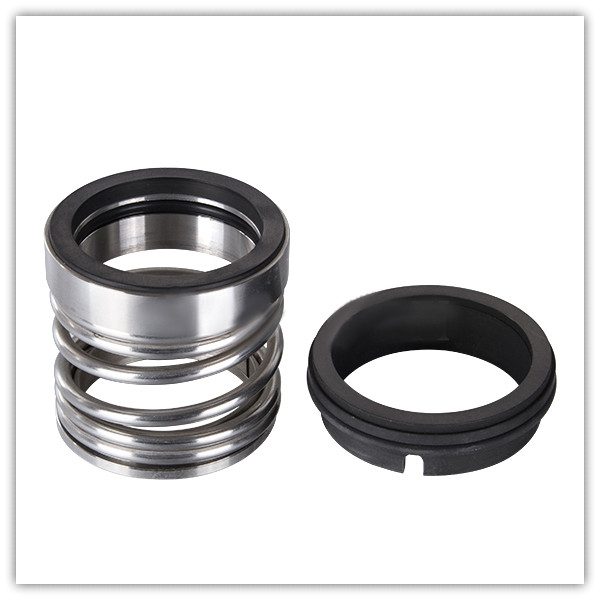

ZL96 O-RING Mechanical Seal สำหรับวัลแคน 96

องค์ประกอบการซีล (รวมถึงโอริง วงแหวนไดนามิก วงแหวนคงที่ ฯลฯ) ทำจากวัสดุประสิทธิภาพสูง เช่น ซีเมนต์คาร์ไบด์ เซรามิก ซิลิคอนคาร์ไบด์ ฯลฯ เพื่อปรับปรุงความต้านทานการสึกหรอ ความต้านทานการกัดกร่อน และทนต่ออุณหภูมิสูง

คำอธิบาย

ZL96 ซีลเครื่องกล
สำหรับปั๊มอุตสาหกรรม
การเปลี่ยนตราแมคคานิคอลของ Burgmann และ John Crane

เงื่อนไขการดำเนินงาน:

อุณหภูมิ: -50 ℃ถึง +200 ℃
ความดัน: ≤1 MPa
ความเร็ว: ≤20 ม./วินาที

ZL 96 วัสดุซีลเครื่องกล:

แหวนเครื่องเขียน: คาร์บอน, ซิลิคอนคาร์ไบด์
แหวนหมุน: เซรามิก, ซิลิคอนคาร์ไบด์
ซีลรอง: NBR, EPDM, Viton
สปริงและชิ้นส่วนโลหะ: เหล็กกล้า

การใช้งาน:

น้ำสะอาด
น้ำเสีย
น้ำมันและของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

ง(มิลลิเมตร)	D1	D2	D3	D4	L	L1	L3	L4
20	33.32	29.06	34.5	37	38	29.9	15	4
25	39.85	33.84	41	43	41.5	31.5	16	4
0 0	43.05	37.01	42	46	43	33	16	4
30	44.63	38.61	45.5	47.5	43	33	16	4
32	46.32	40.28	47	49	46	36	16	4
35	49.48	43.46	50	52.5	49	39	16	4
38	52.56	46.63	53	55.5	49	39	16	4
40	54.25	48.13	55	57	49	39	16	4
42	55.83	49.81	55.5	58.5	49	39	16	4
45	59.02	52.98	60	62	49	39	16	4
50	65.37	59.33	66	68.5	57	47	18	5
55	70.03	64.01	71	73	58.5	48.5	18	5
60	76.38	70.36	77	81	62	52	18	5
65	81.23	75.21	82	85.5	A5	55	18	5
70	85.9	79.88	87	90.5	65	55	18	5
75	90.77	84.73	91.5	97	70	60	18	5
80	100.29	94.26	99.5	103	76	66	18	5
85	104.77	98.93	105.5	108	76	66	18	5
90	109.82	103.78	110.5	114.5	81	71	18	5
95	114.3	108.46	115.5	119	81	71	18	5
100	119.33	113.31	120	124	81	71	18	5
105	127	121.16	128	132	85.5	75.5	18	5
110	131.77	126.01	133	137	85.5	75.5	18	5
115	136.52	130.68	137.5	142	85.5	75.5	18	5
120	142.87	137.03	144	147	92	82	18	5
